Power over Ethernet w IoT to jedna z najprostszych i najbardziej niezawodnych metod zasilania urzadzen brzegowych: switch dostarcza jednoczesnie prad i dane tym samym kablem Ethernet. Dla integratorow i producentow sprzetu oznacza to mniej okablowania, brak lokalnych zasilaczy przy kazdym punkcie i pelna kontrole nad zasilaniem z poziomu szafy sieciowej. W tym przewodniku wyjasniamy, jak dziala Power over Ethernet, jakie sa standardy i klasy mocy oraz kiedy warto projektowac urzadzenie IoT pod PoE.
W skrocie: Power over Ethernet w IoT pozwala zasilic kamere, punkt dostepowy, czujnik lub kontroler jednym kablem Cat5e/Cat6 na dystansie do 100 metrow, z moca od 12,95 W (802.3af) do okolo 90 W (802.3bt Typ 4). To idealne rozwiazanie dla instalacji stacjonarnych w przemysle i hotelarstwie, gdzie kabel sieciowy i tak jest doprowadzony.
Czym jest Power over Ethernet (PoE) w IoT?

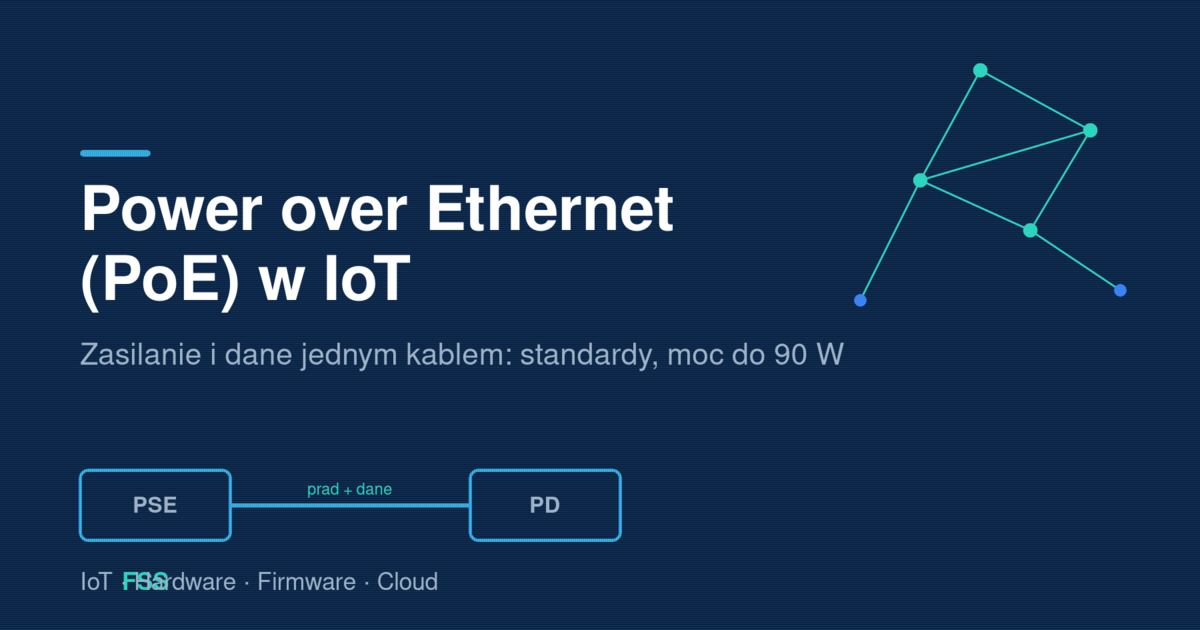

Power over Ethernet to technologia, ktora przesyla energie elektryczna razem z danymi po standardowym kablu skretkowym, eliminujac osobne przewody zasilajace. W ekosystemie IoT urzadzenie odbierajace prad nazywamy PD (Powered Device), a zrodlo — switch lub injector — to PSE (Power Sourcing Equipment).
PSE podaje na linie napiecie stale w zakresie 44–57 V (nominalnie 48 V) i przed wlaczeniem mocy wykonuje detekcje oraz klasyfikacje urzadzenia, aby nie uszkodzic sprzetu bez obslugi PoE. Dzieki temu ten sam port sieciowy bezpiecznie zasila zarowno kamere, jak i zwykly komputer.
Jak dziala PoE? Standardy 802.3af, 802.3at i 802.3bt
PoE jest opisane przez rodzine standardow IEEE 802.3, ktore roznia sie dostepna moca i liczba wykorzystywanych par przewodow. Znajomosc klasy mocy jest kluczowa przy doborze switcha i projektowaniu budzetu energetycznego instalacji.
- 802.3af (PoE) — do 15,4 W z portu PSE i ok. 12,95 W dostepne dla urzadzenia; zasilanie dwoma parami.
- 802.3at (PoE+) — do 30 W z portu i ok. 25,5 W dla urzadzenia; nadal dwie pary.
- 802.3bt Typ 3 (PoE++) — do 60 W z portu, wszystkie cztery pary; ok. 51 W dla urzadzenia.
- 802.3bt Typ 4 — do 90–100 W z portu i ok. 71 W dla urzadzenia; cztery pary, klasy mocy 5–8.
Standard definiuje osiem klas mocy (0–8), ktore urzadzenie zglasza podczas klasyfikacji. Poprawna sygnatura klasy pozwala switchowi zarezerwowac odpowiedni budzet i unikac przeciazenia zasilacza przy wielu portach jednoczesnie. Przy retrofitach sieciowych warto zestawic PoE z takimi protokolami jak Modbus RTU/TCP w przemysle, aby jednym kablem obsluzyc i zasilanie, i komunikacje.
Dlaczego PoE sprawdza sie w projektach IoT?
Najwieksza zaleta PoE jest redukcja kosztow i zlozonosci instalacji: jeden kabel zamiast dwoch oznacza mniej robocizny, brak koniecznosci prowadzenia obwodow 230 V przez elektryka do kazdego punktu i szybszy montaz. To bezposrednio obniza koszt wdrozenia rozproszonej sieci czujnikow.
PoE upraszcza tez zarzadzanie. Poniewaz zasilanie plynie z centralnej szafy, mozna zdalnie zresetowac zawieszone urzadzenie (power cycling z poziomu switcha), a jeden zasilacz awaryjny UPS zabezpiecza cala grupe punktow. W polaczeniu z dobrze zaprojektowana bramka IoT daje to spojna, latwa w utrzymaniu architekture brzegowa.
Zastosowania PoE w przemysle i hotelarstwie
PoE najlepiej sprawdza sie tam, gdzie urzadzenia sa stacjonarne i i tak wymagaja lacza Ethernet. W przemyslowym IIoT zasila sie w ten sposob kamery inspekcyjne, punkty dostepowe Wi-Fi, kontrolery I/O i panele HMI na liniach produkcyjnych.
W hotelarstwie PoE napedza kontrole dostepu, elektroniczne zamki sieciowe, czujniki obecnosci, cyfrowe panele przy pokojach i punkty dostepowe w korytarzach — wszystko z jednej szafy teletechnicznej. FSS wykorzystuje PoE w instalacjach hotelowych i przemyslowych, gdzie liczy sie niezawodnosc i latwosc serwisu.
Jak zaprojektowac urzadzenie IoT zasilane PoE?
Sercem urzadzenia PD jest kontroler PoE, ktory realizuje sygnature detekcji (rezystor 25 kilooomow), klasyfikacje mocy i separacje galwaniczna od sieci. Bez poprawnej sygnatury switch nie wlaczy zasilania, dlatego projekt plytki PCB musi uwzgledniac ten uklad juz na etapie schematu.
Kluczowe elementy projektu to: mostek prostowniczy odporny na polaryzacje (PoE moze podawac moc w trybie A lub B), przetwornica DC/DC izolowana transformatorem oraz zabezpieczenia przepieciowe. Napiecie wejsciowe 48 V trzeba obnizyc do poziomow logiki (3,3 V / 5 V), zwykle za pomoca przetwornicy flyback z izolacja co najmniej 1500 V.
Na etapie firmware warto przewidziec monitorowanie poboru mocy i bezpieczne procedury restartu — spojnie z mechanizmami aktualizacji OTA, aby serwis nie wymagal wizyty na miejscu.
Ograniczenia PoE, o ktorych trzeba pamietac
PoE nie jest rozwiazaniem uniwersalnym. Limit 90–100 W wyklucza zasilanie urzadzen o duzym poborze, a zasieg 100 metrow ogranicza topologie w rozleglych obiektach. Warto tez pamietac o spadkach napiecia i stratach mocy na dlugich odcinkach kabla.
Dla urzadzen mobilnych lub rozproszonych bez okablowania PoE nie ma zastosowania — tam lepiej sprawdza sie projekt energooszczedny na baterie z lacznoscia radiowa. PoE to wybor dla instalacji stacjonarnych, w ktorych infrastruktura Ethernet jest naturalna czescia budynku.
Najczesciej zadawane pytania (FAQ)
Czym rozni sie PoE od PoE+ i PoE++?
PoE (802.3af) dostarcza do 15,4 W z portu i ok. 12,95 W do urzadzenia, PoE+ (802.3at) do 30 W (ok. 25,5 W do urzadzenia), a PoE++ (802.3bt) do 90 W dla Typu 4. Wyzsze klasy uzywaja wszystkich czterech par przewodow zamiast dwoch.
Jaki jest maksymalny zasieg PoE?
Standardowy zasieg PoE to 100 metrow na kablu Cat5e lub lepszym, tak samo jak dla zwyklej transmisji Ethernet. Switche i extendery PoE moga wydluzyc dystans do 200 metrow i wiecej, kosztem czesciowego spadku dostepnej mocy.
Czy PoE nadaje sie do urzadzen bateryjnych i energooszczednych?
PoE jest przeznaczone do urzadzen zasilanych na stale kablem, wiec nie zastapi projektow bateryjnych. Do czujnikow rozproszonych bez okablowania lepiej sprawdza sie LoRaWAN lub NB-IoT; PoE wybieramy tam, gdzie kabel Ethernet i tak jest doprowadzony.
Podsumowanie i najwazniejsze wnioski
Power over Ethernet w IoT to sprawdzony sposob na uproszczenie zasilania urzadzen brzegowych: jeden kabel niesie prad i dane, standardy 802.3af/at/bt oferuja moc od 12,95 W do okolo 90 W, a centralne zarzadzanie z szafy sieciowej upraszcza serwis. To technologia dla instalacji stacjonarnych w przemysle i hotelarstwie, ktora skraca czas wdrozenia i obniza koszty okablowania.
Projektujesz urzadzenie lub instalacje oparta o PoE? Zespol FSS Technology z Bielska-Bialej laczy kompetencje w zakresie hardware, firmware i chmury — od projektu PCB kontrolera PD po integracje. Sprawdz nasze uslugi projektowania urzadzen podlaczonych lub zobacz mozliwosci integracji systemow.
